산업용 선회 링: 헤비 로테이션의 알려지지 않은 영웅들

막대한 하중이 정밀한 움직임과 만나는 산업 기계의 세계에서 하나의 구성요소가 중요한 원동력이 됩니다. 산업용 선회 링 베어링 . 단순한 베어링 그 이상으로 크레인이 흔들리고, 굴착기가 땅을 파고, 풍력 터빈이 바람을 추적하고, 레이더 어레이가 수평선을 스캔할 수 있게 해주는 견고한 회전 백본입니다. 고도로 설계된 이 링은 극한의 하중과 열악한 조건에서도 부드럽고 제어된 회전을 촉진하는 조용한 작업대입니다.

기본 베어링 너머: 선회 링 정의

산업용 선회 링(선회 베어링, 턴테이블 베어링 또는 회전 베어링이라고도 함)은 다음을 처리하도록 설계된 대구경 롤링 요소 베어링입니다. 동시에 :

• 축방향 하중: 회전축과 평행하게 작용하는 힘(예: 크레인 붐의 무게)

• 방사형 하중: 축에 수직으로 작용하는 힘(터빈 나셀에서 바람이 옆으로 미는 것과 유사).

• 뒤집히는 순간: 구조물을 기울이거나 기울이는 경향이 있는 힘(굴삭기 또는 무거운 리프터와 같은 응용 분야에서 주요 과제)

소형 베어링과 달리 선회 링은 일반적으로 맞춤형으로 설계되거나 특정 하중, 크기, 환경 및 응용 분야의 장착 요구 사항에 맞게 광범위한 카탈로그에서 선택됩니다. 이는 기계 구조에 직접 통합되어 종종 기본 구조 요소 자체로 사용됩니다.

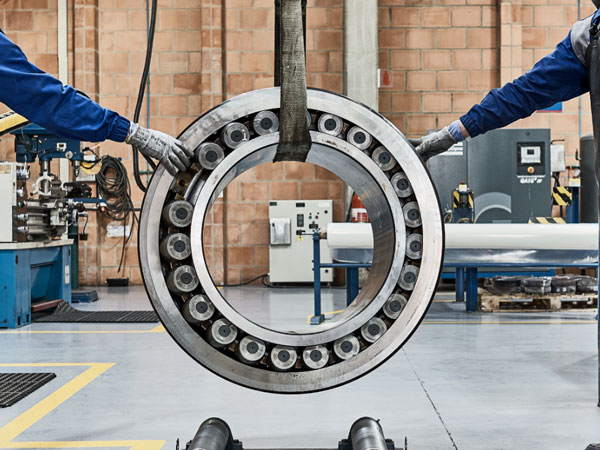

핵심 해부학 및 기능

디자인은 다양하지만 핵심 요소는 산업용 선회 링을 정의합니다.

1. 반지: 2개의 동심 링(내부 및 외부)은 일반적으로 고강도 단조 합금강으로 만들어집니다. 하나의 링에는 일반적으로 구동 메커니즘을 위해 통합된 기어 톱니(내부 또는 외부)가 있습니다.

2. 롤링 요소: 링 사이에 하중을 전달하는 볼 또는 롤러(원통형 또는 테이퍼형)입니다. 배열에 따라 베어링 유형과 하중 처리 능력이 결정됩니다.

3. 경주로: 전동체가 움직이는 링에 정밀 가공된 홈이 있습니다. 열처리(고주파 경화)로 내구성을 보장합니다.

4. 물개: 오염물질(먼지, 물, 모래)을 배제하고 윤활유를 유지하는 데 중요합니다. 다양한 환경에 맞는 다양한 밀봉 옵션이 있습니다.

5. 윤활 시스템: 그리스 피팅과 채널은 롤링 요소와 궤도가 적절하게 윤활되어 긴 수명과 원활한 작동을 보장합니다. 중앙 집중식 자동 윤활 시스템이 일반적입니다.

6. 장착 구멍: 기계의 지지 및 회전 구조에 안전하게 볼트로 고정하기 위해 양쪽 링에 나사산 또는 일반 구멍 패턴이 있습니다.

주요 유형: 로드에 맞는 디자인

가장 널리 사용되는 두 가지 구성은 다음과 같습니다.

1. 단열 4점 접촉 볼 베어링:

   • 구조: 고딕 아치형 경주로를 달리는 한 줄의 공.

   • 능력: 결합된 축방향, 반경방향 및 모멘트 하중을 동시에 처리하는 데 탁월합니다. 매우 컴팩트한 디자인.

   • 이상적인 대상: 적당한 하중, 소형화가 필요한 응용 분야(크레인, 소형 굴삭기, 자재 취급 턴테이블, 의료용 스캐너).

2. 교차 롤러 베어링:

   • 구조: 링 사이에 수직(교차)으로 배열된 두 세트의 원통형 롤러. 롤러는 방향을 바꿉니다.

   • 능력: 롤러의 선접촉으로 강성이 우수하고 모멘트 부하능력이 매우 높습니다. 높은 축방향 하중과 모멘트 하중을 효율적으로 처리합니다.

   • 이상적인 대상: 고정밀 응용 분야, 매우 높은 모멘트 하중, 최대 강성을 요구하는 상황(무거운 굴삭기, 로봇 팔, 정밀 턴테이블, 터널 굴착 기계, 대형 레이더 받침대).

다른 변형에는 2열 볼, 3열 롤러(매우 높은 하중용) 및 특수 설계가 포함됩니다.

방향: 중요한 산업 응용 분야

선회 링은 중공업 분야에서 없어서는 안 될 요소입니다.

1. 건설 및 광업:

   • 굴삭기(붐 스윙, 하우스 회전)

   • 이동식 크레인(붐스윙, 상부구조물 회전)

   • 타워크레인(지브 및 카운터지브 선회)

   • 콘크리트 펌프(붐 관절식)

   • 광업 삽 및 드래그라인

2. 풍력 에너지:

   • 요 시스템(Yaw Systems): 바람을 향하도록 전체 나셀을 회전시킵니다.

   • 피치 시스템: 개별 블레이드(더 작은 링)의 각도를 조정합니다.

3. 자재 취급:

   • 항만 크레인(선박-해안, RTG)

   • 스태커/리클레이머

   • 회전식 지게차 및 주문 피커

   • 자동 창고 턴테이블

4. 국방 및 항공우주:

   • 레이더 및 위성 접시 받침대

   • 미사일 발사대 포탑

   • 포탑

   • 항공기 화물 로더

5. 산업 기계:

   • 용접 포지셔너 및 조작기

   • 인덱싱 테이블(CNC, 어셈블리)

   • 로봇 팔(중부하 관절)

   • 의료영상장비(CT, PET 스캐너)

   • 포장 및 가공 장비

주요 사양 및 선택 요소

올바른 선회 링을 선택하는 것은 안전, 성능 및 수명을 위해 가장 중요합니다. 중요한 요소는 다음과 같습니다.

• 부하 등급: 동적 및 정적 축방향, 방사형 및 모멘트 용량(일반적으로 ISO 281 또는 유사 기준에 따라 정의됨)

• 단단함: 하중에 따른 변형에 대한 저항성(정밀도에 중요)

• 기어 사양: 모듈, 톱니 수, 정확도 등급(구동하는 경우).

• 크기 및 치수: 보어 직경, 전체 높이, 볼트 원.

• 재료 및 경화: 강철 등급, 궤도 경도(예: HRC 58-62).

• 씰링: IP 등급(Ingress Protection), 씰 재질 호환성.

• 매끄럽게 하기: 유형, 간격, 방법(수동, 자동 윤활).

• 환경 조건: 온도 범위, 먼지, 물, 화학 물질, 염수 분무에 대한 노출.

• 설치: 인터페이스 설계, 볼트 요구 사항, 예압 고려 사항.

• 인증: 산업별 표준(예: 해양용 DNV-GL, 기어용 AGMA)

회전의 미래: 선회 링 기술의 동향

혁신은 계속해서 한계를 뛰어넘고 있습니다.

• 고급 재료 및 코팅: 내마모성, 부식 방지 및 피로 수명이 향상되었습니다.

• 통합 감지(IoT): 진동, 온도, 하중 및 윤활 모니터링을 위한 센서가 장착된 베어링으로 ​​예측 유지 관리가 가능합니다.

• 향상된 씰링 솔루션: 극한 환경(심층 채굴, 해양)에서 더 긴 수명을 위해 향상된 소재와 디자인.

• 경량화: 유한요소해석(FEA)과 첨단 소재를 사용해 최적화된 설계로 강도를 유지하면서 무게를 줄였습니다.

• 향상된 정밀도: 로봇 공학 및 고정밀 제조와 같은 까다로운 응용 분야에 적합합니다.

• 지속 가능성 초점: 더 긴 사용 수명, 재제조 프로그램 및 환경 친화적인 윤활유.

결론: 핵심 포인트

산업용 슬링 링은 단순한 구성 요소 그 이상입니다. 이는 엄청난 힘과 중요한 움직임이 의존하는 근본적인 중심점입니다. 견고한 설계, 정밀한 엔지니어링, 강력한 하중 지지 능력 덕분에 세상을 건설하고 청정 에너지를 생성하며 까다로운 산업 작업을 수행하는 중장비를 구현하는 데 있어 이 제품은 대체할 수 없습니다. 유형, 기능 및 선택 기준을 이해하는 것은 엔지니어와 운영자 모두에게 필수적입니다. 기계가 더 커지고 더 똑똑해지고 더 가혹한 환경에서 작동함에 따라 선회 링 기술의 지속적인 발전을 통해 기계는 현대 산업의 신뢰할 수 있는 회전 기반으로 남아 있습니다. 무거운 회전을 지정할 때 올바른 선회 링을 선택하는 것은 단순한 엔지니어링 결정이 아니라 안전, 신뢰성 및 운영 성공에 대한 약속입니다.
