이중 줄 동일 직경 4 점 접촉 공 Slewing 베어링 공급업체

Jiangsu Manchen Transmission Technology Co., Ltd. 집 / 제품 / 이중 줄 동일 직경 4 점 접촉 공 Slewing 베어링
  • 이중 줄 동일 직경 4 점 접촉 공 Slewing 베어링

이중 줄 동일 직경 4 점 접촉 공 Slewing 베어링

이중 줄 동일한 직경 4 점 접촉 공 Slewing 베어링은 롤링 요소 (볼)가 4 점에서 경마장과 접촉하고 직경이 같은 롤링 요소로 특징 지어집니다. 이 설계를 통해 베어링은 축 방향 하중, 방사형 하중 및 기울기 모멘트를 포함하여 다 방향 하중을 동시에 견딜 수 있습니다. 이러한 설계는 높은 강성과 안정성을 보장하여 고 부하 애플리케이션에 적합합니다.

이중 줄 공 설계는 접촉 지점의 수를 증가시켜 부하를 분배하고 각 스틸 볼의 압력을 줄여 베어링의 서비스 수명을 연장합니다. 4 점 접촉 구성을 통해 복잡한 부하에서 특히 동시 다 방향 하중 처리가 필요한 응용 분야에서 훌륭하게 수행 할 수 있습니다. 또한 롤링 요소 슬립의 발생을 효과적으로 줄여 베어링의 강성을 향상시키고 안정성을 향상시킵니다. 이중 줄 동일 직경 4 점 접촉 공 Slewing 베어링은 건설 기계 (예 : 굴삭기, 크레인), 풍력 발전 장비, 의료 기기 및 레이더 안테나와 같은 고정밀 및 고출성 기계에 적용됩니다. 높은 하중 용량과 정밀도로 인해 이러한 까다로운 응용 프로그램에 이상적인 선택이됩니다.

이 Slewing 베어링은 컴팩트 한 디자인과 쉬운 설치를 특징으로하며 장비의 전반적인 무게 및 공간 요구 사항을 크게 줄입니다. 밀봉 성능은 먼지와 오염 물질이 들어가는 것을 효과적으로 방지하여 장기적인 작동 신뢰성을 보장합니다. 또한 베어링은 비교적 간단한 유지 보수가 필요합니다. 주기적 윤활 및 검사는 장기 안정적인 작동을 보장 할 수 있습니다.

이중 줄 동일 직경 4 점 접촉 공 슬라이 윙 베어링은 고강도 합금 강철로 제조되어 기계적 특성과 내마모성을 보장하기 위해 담금질 및 템퍼링 공정을 겪습니다. raceways와 ball은 정확하게 가공되고 접지되어 접촉 표면의 부드러움과 착용감의 압박감을 보장하여 베어링의 하중 용량과 작동 부드러움을 더욱 향상시킵니다. 전문 Slewing Bearing Manufacturer로서 우리는 고객에게 고품질의 고성능 제품을 제공하기 위해 노력하고 있습니다. 견적은 당사에 문의하십시오 .

저희에게 연락하십시오 Jiangsu Manchen Transmission Technology Co., Ltd.

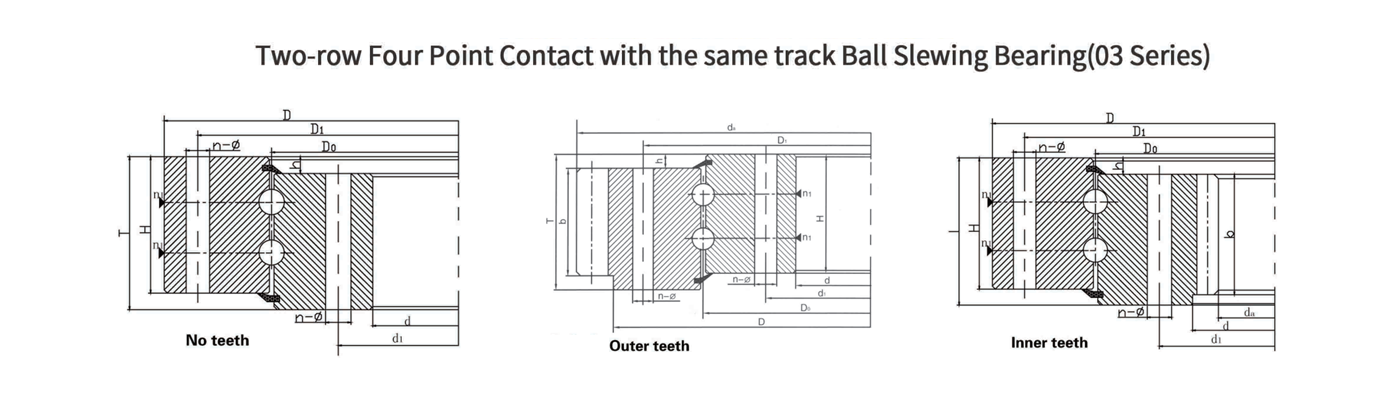

기술적 특성

03 기본 매개 변수의 일련
일련 번호 기본 크기 구성 크기 장착 크기 구조적 크기 기어 데이터 외부 기어 데이터 내부 기어 데이터
치아가 없습니다 외부 치아 내부 치아 디 디 티 D1 D1 볼트 구멍 나사 구멍 N N1 시간 시간 비 중 다 지 다 지
타입 0 유형 123
D0 D0 D0 ∅ ∅ 티
1 030.25.560 031.25.560 033.25.560 676 444 110 640 480 18 M16 32 20 4 100 26 60 5 704 138 417 84
032.25.560 034.25.560 6 706.8 115 410.4 69
2 030.25.630 031.25.630 033.25.630 746 514 110 710 550 18 M16 32 24 4 100 26 60 6 790.8 129 482.4 81
032.25.630 034.25.630 8 790.4 96 475.2 60
3 030.25.710 031.25.710 033.25.710 826 594 110 790 630 18 M16 32 24 4 100 26 60 6 862.8 141 560.4 94
032.25.710 034.25.710 8 862.4 105 555.2 70
4 030.30.800 031.30.800 033.30.800 742 658 130 898 702 22 M20 40 30 6 120 29 80 8 982.4 120 619.2 78
032.30.800 034.30.800 10 988 96 614 62
5 030.30.900 031.30.900 033.30.900 1042 758 130 998 802 22 M20 40 30 6 120 29 80 8 1086.4 133 715.2 90
032.30.900 034.30.900 10 1088 106 714 72
6 030.30.0000 031.30.1000 033.30.1000 1142 858 130 1098 902 22 M20 40 36 6 120 29 80 10 1198 117 814 82
032.30.1000 034.30.1000 12 1197.6 97 796.8 67
7 030.30.1120 031.30.1120 033.30.1120 1262 978 130 1218 1022 22 M20 40 36 6 120 29 80 10 1318 129 924 93
032.30.1120 034.30.1120 12 1317.6 107 916.8 77
8 030.40.1250 031.40.1250 033.40.1250 1426 1074 170 1374 1126 26 M24 45 40 5 160 39 90 12 1494.6 122 1012.8 85
032.40.1250 034.40.1250 14 1495.2 104 1013.6 73
9 030.40.1400 031.40.1400 033.40.1400 1576 1224 170 1524 1272 26 M24 45 40 5 160 39 90 12 1641.6 134 1156.8 97
032.40.1400 034.40.1400 14 1649.2 115 1153.6 83
10 030.40.1600 031.40.1600 033.40.1600 1776 1424 170 1724 1476 26 M24 45 45 5 160 39 90 14 1845.2 129 1349.6 97
032.40.1600 034.40.1600 16 1852.8 113 1350.4 85
11 030.40.1800 031.40.1800 033.40.1800 1976 1624 170 1924 1676 26 M24 45 45 5 160 39 90 14 2055.2 144 1545.6 111
032.40.1800 034.40.1800 16 2060.8 126 1542.4 97
12 030.50.2000 031.50.2000 033.50.2000 2215 1785 200 2149 1851 33 M30 48 48 8 188 47 120 16 2300.8 141 1702.4 107
032.50.2000 034.50.2000 18 2300.4 125 1699.2 95
13 030.50.2240 031.50.2240 033.50.2240 2455 2025 200 2389 2091 33 M30 48 48 8 188 47 120 16 2540.8 156 1942.4 122
032.50.2240 034.50.2240 18 2552.4 139 1933.2 108
14 030.50.2500 031.50.2500 033.50.2500 2715 2285 200 2649 2361 33 M30 60 56 8 188 47 120 18 2804.4 153 2203.2 123
032.50.2500 034.50.2500 20 2816 138 2188 110
15 030.50.2800 031.50.2800 033.50.2800 3015 2585 200 2949 2651 33 M30 60 56 8 188 47 120 18 3110.4 170 2491.2 139
032.50.2800 034.50.2800 20 3116 153 2488 125

권장 제품

연락을 유지하십시오

SUBMIT
우리에 대해
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

Jiangsu Manchen Transmission Technology Co., Ltd는 2019 년에 설립되었습니다. 우리는 중국의 신뢰할 수있는 3 열 롤러 Sleewing 베어링 (13 시리즈) 제조업체 및 공급 업체입니다. 또한 설계, 연구 및 개발, 제조 및 판매를 통합하는 전문 Slewing-Bearing Manufacturing Enterprise입니다. 이 회사는 Jiangsu Province의 Jiangyin City Huangtu Town에 위치하고 있으며 매우 편리한 교통이 있습니다. 이 회사는 성숙한 기술 조건과 장비 장비를 가지고 있습니다. 이 제품은 산업용 로봇, 의료 장비, 엔지니어링 기계, 항구 기계, 환경 보호 장비, 태양 광 산업 및 기타 분야에서 널리 사용됩니다. 이 회사는 항상 신규 및 오래된 고객에게 고품질 서비스와 신뢰할 수있는 제품을 제공하기 위해 "품질 우선, 상생 협력"이라는 기업 비즈니스 철학을 준수합니다. 기업에 경영 수준과 생산 능력을 향상시켜 기업이 치열한 시장 경쟁에서 항상 경쟁력을 유지하고 기업의 빠르고 안정적인 개발을 달성 할 수 있도록 기업에 모든 범위의 솔루션을 제공합니다.

명예 증명서
소식
제품 지식

이중 줄 동일 직경 4 점 접촉 공 슬리밍 베어링 축 및 방사형 하중에 대한 방법

이중 줄 동일 직경 4 포인트 접촉 볼 슬리핑 베어링 축 방향 및 방사형 하중을 효과적으로 처리하도록 설계되었습니다. 다음은 이러한 베어링이 이러한 하중을 어떻게 관리하는지에 대한 개요입니다.
부하 분포 및 설계 : 디자인 기능 : 4 점 접촉 : 베어링의 각 볼은 4 점에서 레이스 웨이와 접촉합니다. 이 구성은 접촉 지점이 베어링 표면에 힘을 분배함에 따라 베어링이 결합 된 하중을보다 효과적으로 처리 할 수있게 해줍니다. 같은 직경 볼 : 동일한 직경 볼을 사용하면 균일 한 하중 분포를 보장하여 국소화 된 응력의 위험을 줄이고 전반적인 부하 처리 기능을 향상시킵니다.
부하 베어링 메커니즘 : 방사형 하중 : 방사형 하중은 볼과 raceways 간의 접촉점에 의해지지됩니다. 베어링 설계를 통해 볼은 베어링 둘레에 걸쳐 이러한 하중을 고르게지지하여 응력 농도를 최소화 할 수 있습니다. AXIAL LIADS : 4 점 접촉 설계는 또한 베어링이 양방향으로 축 하중을지지 할 수 있습니다. 공은 경마장과 각도로 접촉하여 축력을 효과적으로 운반 할 수 있습니다. 동일한 직경의 공은 베어링을 가로 질러 이러한 축 방향 힘을 골고루 분포하는 데 도움이됩니다.
운영 메커니즘 : 방사형 하중 처리 : 접촉각 : 볼은 경마장과 각도로 배열되어 방사형 하중을 부여 할 수 있습니다. 접촉각은 전형적으로 방사형 하중이 베어링 표면에 고르게 분포되도록 최적화됩니다. 볼 및 경마장 상호 작용 : 베어링이 회전함에 따라 볼은 경마장을 따라 구르므로 여러 접촉 지점에 방사형 하중을 분배하는 데 도움이됩니다. 이 롤링 모션은 마찰과 마모를 줄입니다.
축 방향 부하 처리 : 4 점 접촉 설계 : 4 점 접촉의 설계를 통해 베어링은 부하를 퍼뜨리는 여러 접촉 지점을 생성하여 축 방향 하중을 효과적으로 처리 할 수 ​​있습니다. 이 설계를 통해 베어링은 과도한 변형 또는 마모없이 상당한 축 방향 력을 처리 할 수 ​​있습니다. 이 하중 공유 기능은 베어링의 안정성을 향상시키고 국소 응력의 위험을 줄입니다.
이중 줄 설계의 장점 : 증가 된 하중 용량 : 이중 줄 설계는 단일 줄 베어링에 비해 더 큰 접촉 영역을 제공하여 전체 하중 용량을 증가시킵니다. 이렇게하면 베어링이 높은 축 및 방사형 하중 요구 사항을 갖는 응용 분야에 적합합니다. 개선 된 안정성 : 이중 줄 구성은 하중을 더 균등하게 분배하여 베어링의 안정성을 향상시킵니다. 이 안정성은 진동을 줄이고 베어링의 전반적인 성능을 향상시키는 데 도움이됩니다. 감소 된 변형 : 부하의 균일 한 분포는 변형과 마모를 최소화하는 데 도움이되며, 이는 베어링의 서비스 수명을 연장합니다.
응용 프로그램 고려 사항 : 선택 기준 : 부하 요구 사항 : 이중 줄 동일한 직경 4 점 접촉 공 Sleewing 베어링을 선택할 때, 베어링이 적용에서 경험하는 최대 축 방향 및 방사형 하중을 고려하는 것이 중요합니다. 작동 조건 : 베어링의 성능은 온도, 속도 및 환경 요인과 같은 작동 조건에 의해 영향을받을 수 있습니다. 베어링이 이러한 조건을 효과적으로 처리하도록 설계되었는지 확인하십시오.
설치 및 유지 보수 : 올바른 설치 : 최적의 하중 분배 및 베어링 성능에 올바른 설치가 중요합니다. 베어링이 올바르게 정렬되고 장착 표면에 깨끗하고 잔해물이 없도록하십시오. 정기 유지 보수 : 정기적 인 검사 및 유지 보수는 베어링이 효과적으로 수행되도록해야합니다. 여기에는 마모 징후 확인, 적절한 윤활 보장 및 신속한 문제 해결이 포함됩니다.
이중 줄 동일한 직경 4 점 접촉 공 Slewing 베어링은 고유 한 설계 기능과 작동 메커니즘을 통해 축 방향 및 방사형 하중을 모두 처리하도록 설계되었습니다. 베어링은 4 점 접촉 및 동일한 직경 볼을 사용하여 효과적인 하중 분포, 부하 용량 증가 및 안정성 향상을 달성합니다. 적절한 선택, 설치 및 유지 보수는 다양한 응용 분야에서 베어링의 최적의 성능과 수명을 보장하는 데 중요합니다.

Double Row Equal 직경 4 점 접촉 공수 베어링이 제공하는 보증 및 지원 서비스

보증 및 지원 서비스 이중 줄 동일 직경 4 포인트 접촉 볼 슬리핑 베어링 서비스 수명 내내 베어링이 안정적으로 수행되도록하는 데 중요합니다. 이러한 서비스에는 일반적으로 제품 품질 보증, 고객 지원 및 유지 보수와 관련된 다양한 측면이 포함됩니다. 다음은 무엇을 기대 해야하는지에 대한 개요입니다.
보증 적용 범위 : 일반적인 보증 조건 : 기간 : 이중 줄 동일 직경 4 점 접촉 공수 베어링에 대한 보증은 일반적으로 제조업체 및 특정 제품에 따라 1 년에서 3 년 사이입니다. 커버리지 스코프 : 보증은 일반적으로 재료 및 제제의 결함을 보장합니다. 여기에는 제조 결함, 부적절한 열처리 또는 재료 고장과 같은 문제가 포함됩니다. 예외 : 일반적인 제외에는 부적절한 설치, 오용, 방치, 유지 보수 부족 또는 환경 조건 또는 우발적 영향과 같은 외부 요인으로 인한 손상이 포함될 수 있습니다.
클레임 프로세스 : 문서 : 보증을 청구하기 위해 고객은 일반적으로 구매 증명, 결함에 대한 자세한 정보 및 결함이있는 베어링의 사진 또는 샘플을 제공해야합니다. 제조업체는 실패의 원인을 결정하고 보증 청구를 확인하기 위해 베어링을 검사하거나 반환해야 할 수도 있습니다.
기술 지원 : 사전 판매 지원 : 제품 선택 : 응용 프로그램 요구 사항,로드 조건 및 운영 환경을 기반으로 적절한 베어링 모델을 선택하는 데 도움을줍니다. 기술 사양 : 고객이 정보에 입각 한 결정을 내리는 데 도움이되는 세부 기술 정보 및 사양 제공 : 설치 지침 : 적절한 설치 및 적절한 설치 및 최적의 성능 및 조정을위한 지침 또는 리소스 제공.
문제 해결 : 비정상적인 소음, 과도한 마모 또는 운영 문제를 포함한 베어링 성능과 관련된 문제를 진단하고 해결하기위한 지원 제공 관리 조언 : 유지 보수 관행, 윤활 일정 및 검사 루틴에 대한 검사 루틴에 대한 권장 사항 제공.
고객 서비스 : 응답 시간 : 문의 및 지원 요청 : 종종 지정된 기간 (예 : 24-48 시간) 내에 고객 문의 및 지원 요청에 대한 신속한 응답. 서비스 채널 : 커뮤니케이션 : 전화, 이메일 또는 온라인 채팅을 포함한 다양한 채널을 통해 지원할 수 있습니다.
현장 지원 : 경우에 따라 특히 복잡한 문제 또는 대규모 설치의 경우 현장 지원 또는 현장 서비스를 사용할 수 있습니다.
교육 및 리소스 : 문서 : 문서 : 자세한 제품 매뉴얼, 설치 안내서 및 유지 보수 지침 제공. 트레이닝 프로그램 : 트레이닝 프로그램 : 적절한 베어링 설치, 유지 보수 및 문제 해결에 대한 교육 세션 및 유통 업체 제공.
교체 및 수리 서비스 : 교체 정책 : 보증에 따라 베어링이 결함이있는 경우 추가 비용없이 교체 베어링을 제공 할 수 있습니다. 소개 시간 : 교체 베어링을위한 리드 타임 및 주문 프로세스에 대한 정보 .repair:repair 서비스 : 일부 제조업체는 보증에 적용되지 않는 수리에 대한 수리 서비스를 제공하거나 재 조종 할 수있는 수리를위한 수리 서비스를 제공합니다. 시간.
품질 보증 : 품질 관리 : 검사 절차 : 제조 중에 사용되는 품질 관리 측정에 대한 정보는 베어링이 지정된 표준을 충족하도록 보장합니다.
Double-Row Equal-Diameter 4 점 접촉 Ball Sleewing 베어링에 대한 보증 및 지원 서비스는 고객 만족 및 제품 신뢰성을 보장하도록 설계되었습니다. 일반적으로 결함, 기술 지원, 설치 지침, 유지 보수 조언 및 교육 자료에 대한 접근에 대한 적용 범위가 포함됩니다. 이러한 서비스를 이해하면 고객이 정보에 입각 한 결정을 내리고 베어링 서비스 수명 전반에 걸쳐 필요한 지원을받을 수 있도록 도와줍니다 .
